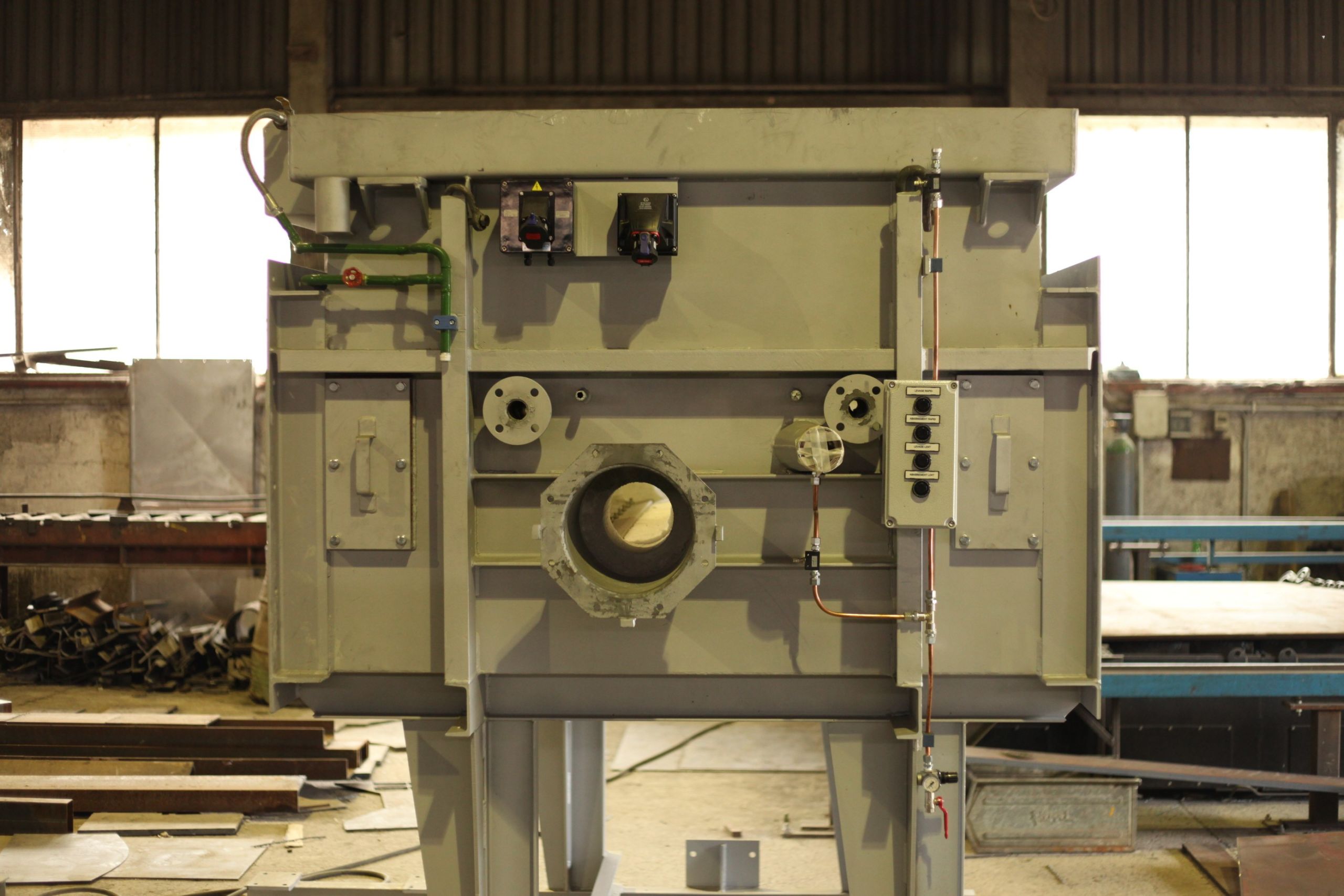

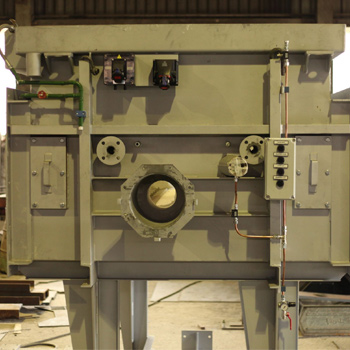

I separatori di atmosfera sono apparecchiature installate nei forni di trattamento del nastro magnetico per garantire la separazione delle atmosfere fra una zona e l’altra del forno.

Si accoppiano mediante flange ai moduli del forno per costituire un corpo unico.

Caratteristiche:

• temperatura massima di esercizio: 1100 ° C
• composizione atmosfera: H2/N2/NH3

Caratteristiche costruttive e funzionali:

• Involucro esterno realizzato con carpenteria metallica elettrosaldata
• Involucro interno realizzato in superlega di nichel elettrosaldato.
• rivestimento refrattario
• rulli di supporto del nastro
• motori a doppia velocità , per movimentare il materassino del separatore.
• I materassini di separazione in fibra ecologica rivestita con tessuto trapuntato resistente alla temperatura.
• scarico del gas (bleeder) equipaggiato con:

valvola di regolazione
valvola di sicurezza NC a chiusura rapida
bruciatore pilota

In caso di riduzione della pressione interna del separatore al di sotto di un livello minimo, è prevista l’immissione di azoto di emergenza per ripristinare le condizioni di sicurezza.

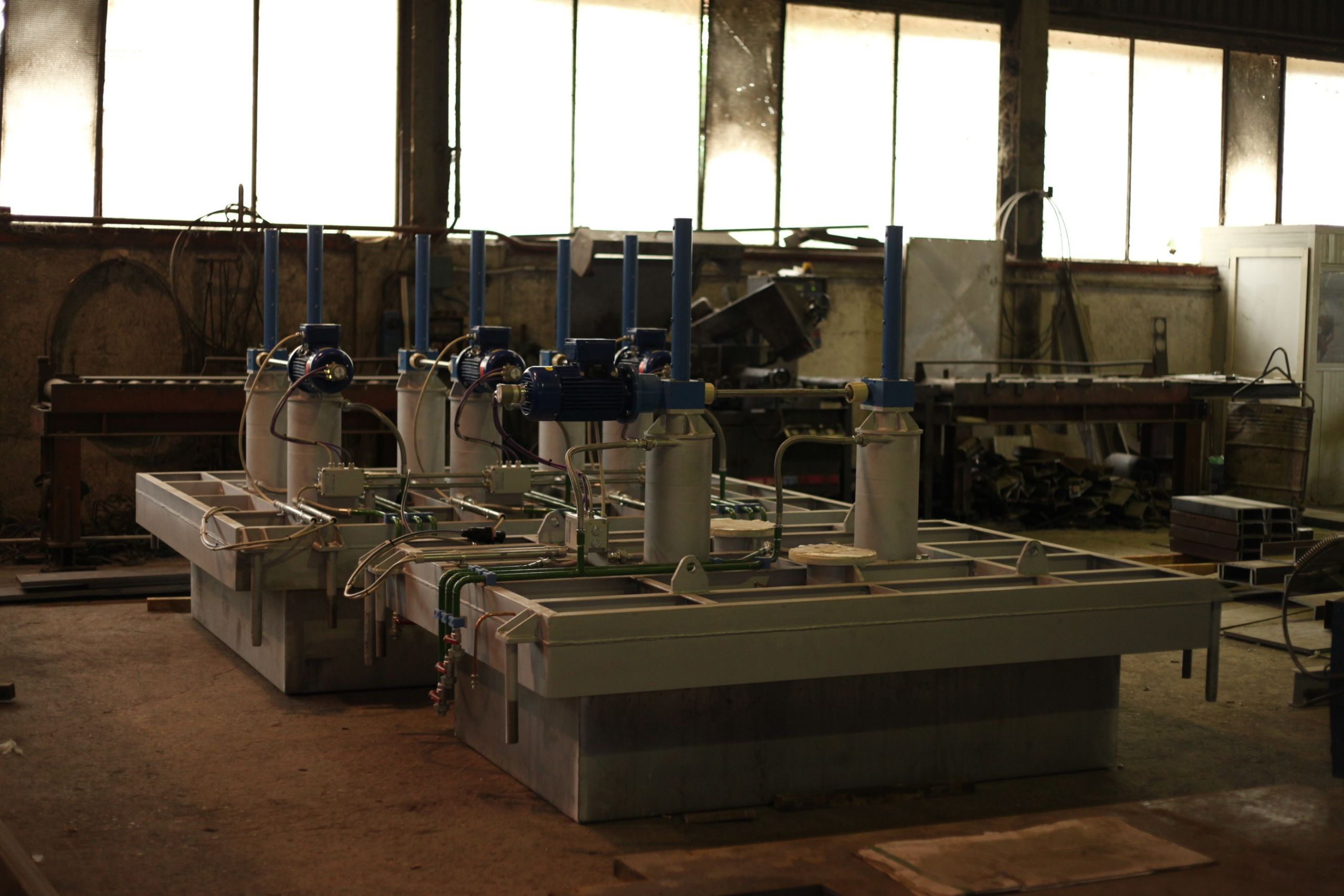

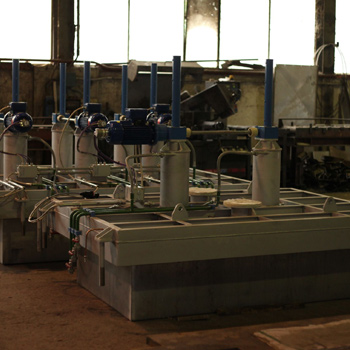

La parte superiore del separatore è rimovibile mediante carroponte, per facilitare la manutenzione interna della camera di separazione. Un sistema di tenuta a labirinto garantisce una perfetta tenuta fra coperchio e corpo del separatore.

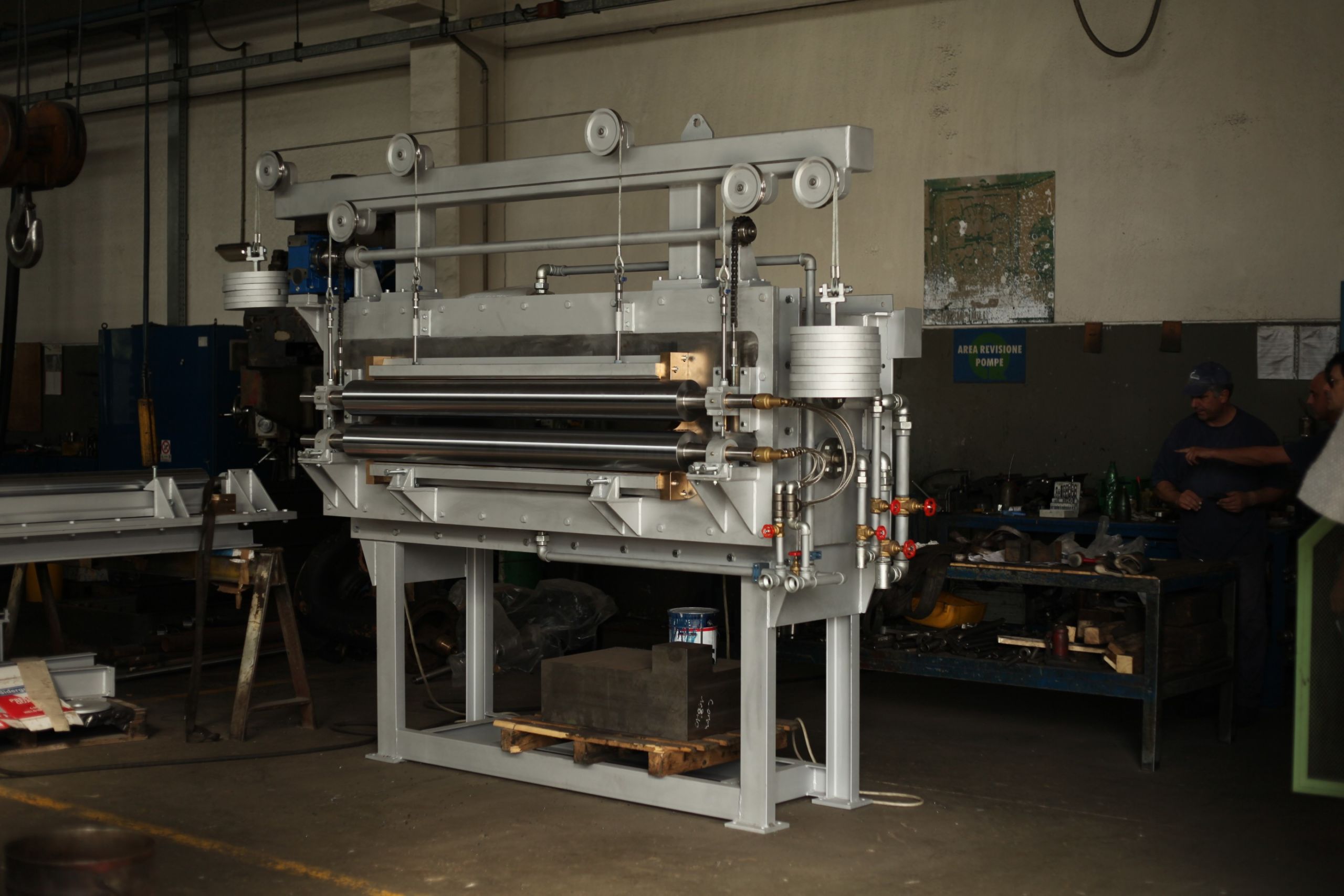

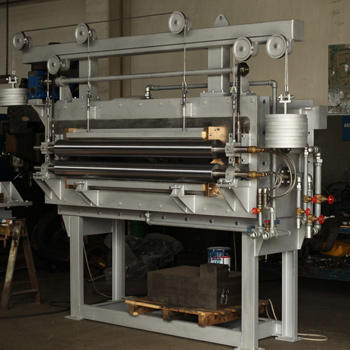

Le portine di entrata ed uscita sono apparecchiature che garantiscono l’assenza di fuoriuscite di idrogeno in ingresso e in uscita al forno. La tenuta non è perfetta ed è realizzata mediante rulli. Non c’è comunque fuoriuscita di idrogeno grazie alla presenza di camere di separazione con azoto e bleeder.
